Көрулер саны:0 Автор:Сайт редакторы Жариялау уақыты: 2026-09-29 Шығу:Сайт
Қауіпсіздік бақылау пунктінің операциялары абсолютті сенімділікті талап етеді. Қуат аномалиялары немесе кенеттен электр тогының үзілуі жедел жұмыс істеу кедергілеріне әкеледі. Скринингтік жабдық істен шыққанда, қауіпсіздік желілері тоқтап, қауіпті анықтау бұзылады және қымбат тұратын бейнелеу аппаратурасы ықтимал зақымға тап болады. Нысан менеджерлері мен қауіпсіздік директорлары бұрыннан бар электр инфрақұрылымын тексеруден бұрын сканерді сатып алуды жиі аяқтайды. Бұл дұрыс емес теңестіру кешіктірілген орналастыруға, қымбат электрлік жаңартуларға және дұрыс қуатпен қамтамасыз етілмеуі салдарынан жарамсыз болып табылатын кепілдіктерге әкеледі.
Проактивті электрлік стратегияны жүзеге асыру бұл ақаулардың алдын алады. Арнайы тізбектерді, қуатты реттеуді және үзіліссіз қуат көзі (UPS) жүйелерін бағалау кез келген жаңа бақылау нүктесін орналастыру үшін маңызды жолды білдіреді. Электрмен жабдықтауды дұрыс жоспарлау үздіксіз жұмысты қамтамасыз етеді, сезімтал бейнелеу сенсорларын қорғайды және нысанның қуат ауысуы кезінде жоғары өнімді скринингті сақтайды. Орнатуды бастамас бұрын, сіз өзіңіздің нысаныңыздың электр қуатын заманауи скрининг технологиясының нақты талаптарына сәйкестендіруіңіз керек.
Арнайы инфрақұрылым келісуге жатпайды: рентгендік сканерлер электр шуының кескін сапасын нашарлатпауын немесе жалған диагностиканы тудырмау үшін оқшауланған жері бар арнайы тізбектерді қажет етеді.
Қозғалыс тогы тізбектің өлшемін белгілейді: Ажыратқыштар мен UPS жүйелері тұрақты күйдегі жұмыс сызбасын ғана емес, рентгендік генератордың бастапқы қуат кернеуін (қозғалыс тогын) өңдеу үшін өлшемде болуы керек.
Онлайн қос түрлендіру UPS стандарты болып табылады: желілік интерактивті UPS үлгілері сезімтал қауіпсіздік жабдығы үшін жеткіліксіз; Қосарлы түрлендірудің онлайн үлгілері нөлдік тасымалдау уақытындағы батареяның сақтық көшірмесін және белсенді қуатты реттеуді қамтамасыз ету үшін қажет.
Айнымалы жүктемелер мен жылу әсерінің қондырғысын жоспарлау: Рентгендік сканердің қуатты тұтынуы тікелей жылу өндіруге ауысады, бұл ең жоғары өткізу қабілеті мен автоматты сезіну күту режимдерін есепке алатын біріктірілген HVAC жоспарлауды қажет етеді.
Мазмұны
Базалық электр техникалық сипаттамаларын орнату ажыратқыштарды өшірмей немесе құрамдастардың қызмет ету мерзімін төмендетпей, скринингтік жабдықты жұмыс істейді. Таңдалған жабдықтың нақты қуат қажеттіліктерін нысаныңыздың қол жетімді электрлік панельдерімен салыстыруыңыз керек. Осы сипаттамаларға сәйкес келмеуі тұрақсыз бейнелеуге, жүйенің жиі қайта жүктелуіне және рентгендік генератор түтіктерінің мерзімінен бұрын істен шығуына әкеледі.
Стандартты багаж сканерлерінің көпшілігі 110В/120В немесе 220В/240В бір фазалы қуатты пайдаланады және жиі ғимараттың қолданыстағы электр жүйелеріне қосыла алады. Сыйымдылығы жоғары КТ сканерлері үш фазалы қуатты қажет етеді, ол негізгі электрлік жаңартуларды қамтуы мүмкін. Сезімтал бейнелеу жүйелерін электр шуынан қорғау үшін оқшауланған жерге қосу және қуат сапасын дұрыс басқару маңызды.
Стандартты сканерлер үшін тұрақты күйдегі қуатты тұтыну 0,5 кВА мен 3,0+ кВА аралығында болады. Бұл тарту туннель өлшеміне, конвейер қозғалтқышының рейтингіне және рентгендік генератордың күшіне байланысты. бағалау Рентген сканерінің қуат талаптарын құрылғының арнайы жұмыс мүмкіндіктерін және ол жұмыс істейтін физикалық ортаны мұқият қарауды талап етеді.
Енгізу мүмкіндіктері қуат сұранысымен тікелей байланысты. 34 мм болаттың енуіне қол жеткізуге арналған машина негізгі пошталық сканерге қарағанда айтарлықтай көбірек үздіксіз ток тартатын жоғары кВ генераторды қажет етеді. Ажыратымдылығы жоғары бейнелеу массивтері детектор диодтарынан кескін өңдеу компьютерлеріне дейін тығыз деректер ағындарын өңдеу үшін тұрақты, үздіксіз қуатты қажет етеді.
Заманауи автоматты сезіну мүмкіндіктері айнымалы қуатты тартуды ұсынады. Құрылғы багаждың болуына байланысты белсенді сканерлеу және күту режимдері арасында автоматты түрде ауысады. Конвейер лентасы тоқтап, рентген сәулесі өшкенде, энергия шығыны төмендейді. Бұл айнымалы жүктеме орташа тәуліктік қуат есептеулеріңізге әсер етеді, бірақ электр панельдері үшін ең жоғары қуат талаптарын төмендетпейді.
Сканер санаты | Әдеттегі кернеу | Тұрақты күй (кВА) | Болжалды кіріс (кВА) |
|---|---|---|---|
Пошта бөлмесі / шағын сәлемдеме | 110В / 120В бір фазалы | 0,5 - 0,8 | 1,5 - 2,4 |
Стандартты бақылау-өткізу пунктінің багажы | 120В / 220В бір фазалы | 1,0 - 1,5 | 3,0 - 4,5 |
Үлкен жүк/паллет | 220В / 240В бір фазалы | 2,0 - 3,0 | 6,0 - 9,0 |
3D CT багаж сканері | 208В / 480В үшфазалы | 4,0 - 7,0+ | 12,0 - 21,0+ |
Шұғыл ток – сканер іске қосылғанда пайда болатын, әдетте қалыпты жұмыс токынан бірнеше есе көп болатын қысқа қуат кернеуі. Электр тізбегінің конструкциясы сөндіргіштердің қобалжуларын және іске қосу сәтсіздіктерін болдырмау үшін осы ең жоғары сұранысты ескеруі керек. Ажыратқышты дұрыс таңдау, сәйкес сым өлшемі және іске қосу сынақтары сканердің сенімді жұмысын қамтамасыз етеді.
Физикалық нысан заманауи скрининг технологиясының электрлік талаптарын қолдауға бейімделуі керек. Бақылау пункті орталары қауіпсіз, үздіксіз және үйлесімді операцияларды қамтамасыз ету үшін арнайы инфрақұрылымдық өзгерістерді қажет етеді. Қолданыстағы вестибюльді немесе конкурсты қайта жабдықтау электрлік мердігерлер, HVAC техниктері және қауіпсіздік интеграторлары арасындағы нақты үйлестіруді талап етеді.
Рентген сканерлері кернеудің ауытқуын, электр шуын және басқа жабдықтан туындаған жүйе ақауларын болдырмау үшін арнайы электр тізбектерін пайдалануы керек. Тиісті жерге тұйықталған тәуелсіз сымдар кескін тұрақтылығын жақсартады, сезімтал электрониканы қорғайды және өндірушінің кепілдік талаптарын сақтауға көмектеседі.
Сканердің тұтынылатын қуаты бақылау нүктесі аймағындағы қызуға айналады, бұл дұрыс HVAC жоспарлауды қажет етеді. Салқындату жүйелері күту режимінде ғана емес, ең жоғары жұмыс жүктемелеріне де төтеп беруі керек. Жақсы желдету және жылуды кетіру компьютердің істен шығуын, генератордың қызып кетуін және жабдықтың қызмет ету мерзімін қысқартады.
Сканерді тұрақты орнату үшін қауіпсіз кабельді бағыттау өте маңызды. Едендік қораптар, электр қуатының әуе жолдары немесе қауіпсіз құбыр жүйелері апатқа ұшырау қаупін және кездейсоқ ажыратуды болдырмайды. Резервуарды дұрыс орналастыру және қорғаныс қосылымдары жұмыс орнындағы қауіпсіздік стандарттарын сақтай отырып, сенімді жұмысты қамтамасыз етеді.
Ең сенімді қуатты резервтік көшіру әдістемесін анықтау үздіксіз қауіпсіздік операциялары үшін өте маңызды. Шикізат қуаты сезімтал бейнелеу жабдығы үшін сирек таза болады. Аппараттық құралдарды қорғау және тордың ауытқуы кезінде скрининг өткізу қабілетін сақтау үшін қуатты қуаттандыруды және сақтық көшірме жасау стратегияларын енгізу керек.
Стандартты асқын кернеуден қорғағыштар тек қысқа кернеудің жоғарылауын блоктайды және қуат төмендеуіне, үзілістерге немесе тұрақсыз жиілік жағдайларына төтеп бере алмайды. Кескін жүйелерін, операциялық бағдарламалық құралды және генератордың сезімтал компоненттерін зақымданудан қорғау үшін рентгендік сканерлерге үздіксіз, таза қуат қажет.

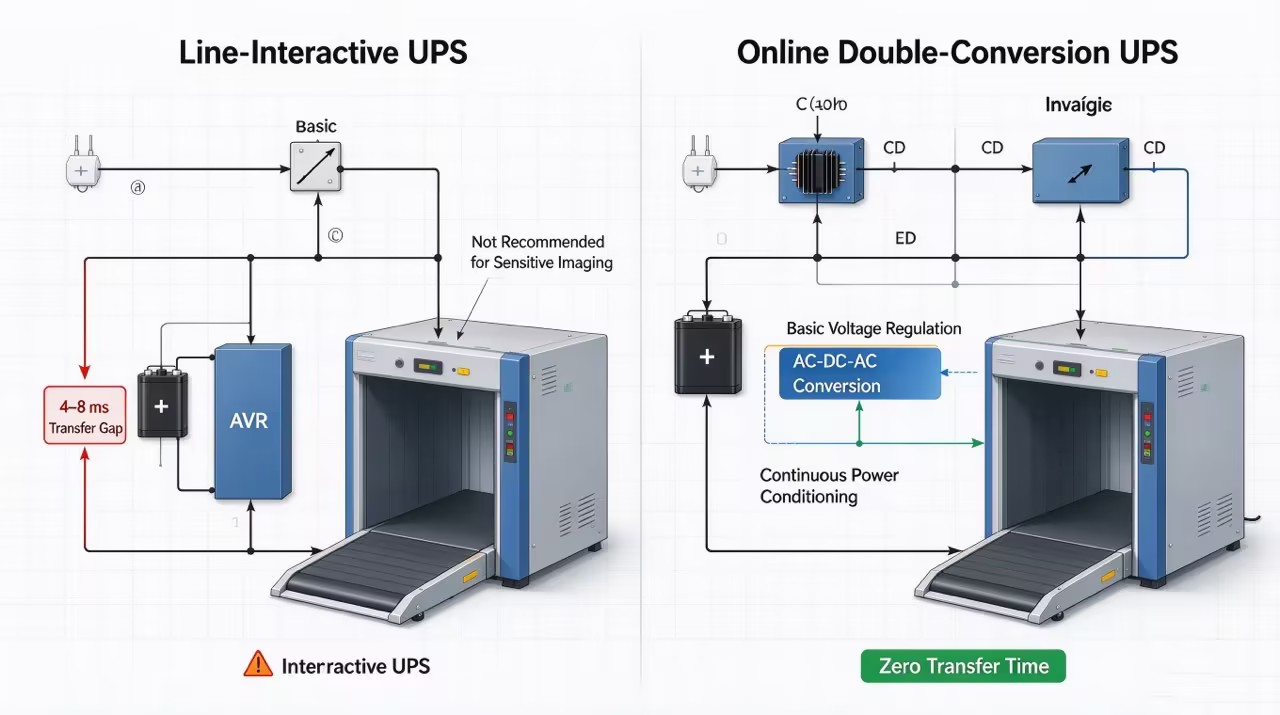

Желілік интерактивті UPS жүйелері негізгі сақтық көшірмені қамтамасыз етеді, бірақ сезімтал сканер электроникасына әсер ететін қысқа тасымалдау кешігулері болуы мүмкін. Онлайн қос түрлендіру UPS жүйелері нөлдік тасымалдау уақытын және кернеудің ауытқуынан, шуылдан және гармоникалық бұрмаланудан жақсырақ қорғауды қамтамасыз ете отырып, таза қуатты үздіксіз жаңартады.
Ерекшелік | Line-Интерактивті UPS | Онлайн қос түрлендіру UPS |
|---|---|---|
Уақытты батареяға тасымалдау | 4-8 миллисекунд | Нөл миллисекундтар (бірліксіз) |
Қуатты кондиционерлеу | Негізгі кернеуді реттеу (AVR) | Үздіксіз AC-DC-AC түрлендіру |
Қорғаныс деңгейі | Орташа (өткізулер, үзілістер) | Максималды (жиілік ауытқуы, гармоника, салдарлар) |
Рентгендік сканерлер үшін жарамдылық | Ұсынылмайды | Міндетті стандарт |
UPS өлшемін анықтау сканердің нақты үлгісіне негізделген нақты есептеулерді қажет етеді. UPS кВА рейтингін сканердің тұрақты күйдегі сызбасына жай ғана сәйкестендіре алмайсыз. Сіз UPS батареяларының 3 жылдан 5 жылға дейінгі қызмет ету мерзімі ішінде бастапқы токты және сөзсіз тозуын есепке алуыңыз керек.
Мына формуланы пайдаланыңыз: Жалпы сканер кВА + 30% үстеме шығын. Бұл үстеме жүктеме іске қосу кезіндегі кіріс токты орналастырады және UPS инверторының 100% сыйымдылыққа итермеуіне кепілдік береді, бұл артық жылуды тудырады және құрылғының қызмет ету мерзімін қысқартады. Сканер 2,0 кВА тартатын болса, сізге кемінде 2,6 кВА UPS қажет, яғни 3,0 кВА құрылғы сатып алу керек.
Жұмыс уақытына қойылатын талаптар аккумуляторлық қордың физикалық өлшемін белгілейді. "Қауіпсіз өшіру" үшін UPS өлшемін анықтау әдетте 10-15 минуттық жұмыс уақытын қажет етеді. Бұл операторларға туннельді тазалауға, жолаушы заттарын алуға және операциялық жүйені бұзбай бағдарламалық құралды әдемі түрде өшіруге мүмкіндік береді.
Өндірушінің техникалық сипаттама парағынан рентгендік сканердің максималды кВА тартуын анықтаңыз.
Қуат пен батареяның ескіруіне қажетті 30% үстеме шығынды қосу үшін максималды кВА-ны 1,3-ке көбейтіңіз.
Жұмыс мақсатын анықтаңыз: Қауіпсіз өшіру (15 минут) немесе үздіксіз жұмыс (генераторға көпір).
Жұмыс уақытына қойылатын талаптар ішкі батареялардың сыйымдылығынан асатын болса, сыртқы батарея шкафтарын пайдалануға мүмкіндік беретін UPS үлгісін таңдаңыз.
Бақылау пунктін сәтті орналастыру үшін электр инфрақұрылымы мен UPS өлшемдерін перифериялық керек-жарақтар емес, негізгі элементтер ретінде қарастыру қажет. Қуат сипаттамаларын елемеу тікелей аппараттық құралдың істен шығуына, қауіпті анықтауға және жұмыстың тоқтап қалуына әкеледі. Заманауи қауіпсіздік орталарына қажетті жоғары ажыратымдылықты бейнелеуге кепілдік беру үшін таза, бөлінген қуатты қамтамасыз ету керек.
Шешім қабылдаушылар тек қос түрлендіру топологиясына негізделген UPS жүйелерін қысқаша тізімге енгізуі керек. Таңдалған қондырғылардың адекватты кіріс қуатын қамтамасыз етуіне және бар қондырғы генераторларымен үздіксіз біріктірілуіне көз жеткізіңіз. Аппараттық құралдарға инвестицияны қорғау сканерді сайтқа жеткізуден көп бұрын электр панелінен басталады.
Қолданыстағы панель сыйымдылығы мен құбыр жолдарын картаға түсіру үшін лицензиясы бар электр мердігерімен ресми сайттың қуат аудитін бастаңыз.
Толық қуат тарту профильдерін, соның ішінде ең жоғары бастапқы сипаттамалар мен күту режимінің вариацияларын рентгендік сканер өндірушісінен тікелей сұраңыз.
Электромагниттік кедергілерді жою үшін сканердің әрбір жоспарланған орны үшін оқшауланған жермен (NEMA IG розеткалары) арнайы тармақты тізбектерді орнатыңыз.
Ұсынылған жабдықтың жалпы BTU шығысын есептеңіз және бақылау нүктесінің HVAC жүйесі ең жоғары жылу жүктемесін көтере алатынын тексеріңіз.
Бастапқы токтарды және көпір генераторын тасымалдау уақыттарын өңдеу үшін 30% сыйымдылығы бар өлшемді қос түрлендіруге арналған онлайн UPS жүйелерін сатып алыңыз.
A: Қуатты тұтыну әдетте 0,5 кВА мен 3,0 кВА аралығында болады. Бұл туннель өлшеміне, рентгендік генератордың беріктігіне және технология түріне байланысты. Стандартты 2D бір көріністі пошта бөлмесі сканерлері 0,5 кВА-ға жақындайды, ал жоғары өткізу қабілеті бар 3D CT багаж сканерлері айналмалы порталдар мен жетілдірілген сенсорлық массивтерді басқару үшін айтарлықтай көбірек қуатты қажет етеді.
A: Нысан сенсорларымен жабдықталған машиналар конвейерде багаж болмаған кезде автоматты түрде күту режиміне өтеді. Бұл рентгендік генераторды өшіреді және белдік қозғалтқышын тоқтатады. Бұл мүмкіндік үздіксіз қуат тұтынуды айтарлықтай азайтады және трафик аз кезеңдерінде бақылау-өткізу пункті аймағына төгілетін жылу шығысын (BTU) төмендетеді.
Ж: Жоқ. Рентгендік сканерлер арнайы тармақтық тізбектерді қажет етеді. Оларды ортақ розеткаларға қосу сезімтал бейнелеуші компьютерлерді сол тізбектегі басқа құрылғылар тудыратын кернеудің төмендеуіне ұшыратады. Ортақ сызықтар сонымен қатар сурет сапасын нашарлататын және көбінесе өндірушінің кепілдігінің күшін жоятын электромагниттік кедергілерді тудырады.
A: Онлайн қос түрлендіру UPS жүйелері электр қуатын өшіру кезінде нөлдік тасымалдау уақытын қамтамасыз етеді. Олар айнымалы токты тұрақты токқа және қайта айнымалы токқа үздіксіз түрлендіреді, бұл өте таза қуат береді. Арзан желілік интерактивті үлгілерде 4-8 миллисекундтық тасымалдау аралығы бар, бұл сканердің ішкі компьютерлерінің істен шығуына және қайта жүктелуіне әкелетіндей ұзақ.
A: Құрылғының қуатын Британдық жылу бірліктеріне (BTU) түрлендіру арқылы жылу шығысын есептей аласыз. Бір ватт электр қуаты сағатына шамамен 3,41 BTU құрайды. 1500 ватт қуаты бар сканер сағатына шамамен 5115 BTU жылу шығарады, оны мекеменің HVAC жүйесі басқаруы керек.
A: Қоңырау кезінде (кернеудің төмендеуі) сканердің қуат көзі ішкі құрамдас бөліктерге сәйкес кернеуді ұстап тұру үшін күреседі. Бұл операциялық жүйенің қатып қалуына немесе бұзылуына әкеліп соғады, бұл деректердің қатты бүліну қаупін тудырады. Сондай-ақ, ол рентген түтігі ыстық болған кезде салқындатқыш желдеткіштердің істен шығуына себеп болуы мүмкін, бұл аппараттық құралдың тұрақты зақымдалуына әкеледі.
