Рентгендік багаж сканері туннель өлшемі: сатып алушыларға арналған өлшем жұмыс парағы

Қауіпсіздік жабдығын сатып алу кезінде физикалық өлшемдерді қате есептеу операциялық ақауларға әкеледі. Сайтқа машина келеді. Орнату топтары жабдықты ашады. Олар оның вестибюль есіктерінен өтпейтінін тез түсінеді. Бұл сценарий коммерциялық және мемлекеттік мекемелерде жиі орын алады. Бағалау кезеңінде мекеме менеджерлері көбінесе бағдарламалық жасақтама алгоритмдеріне басымдық береді. Олар генератордың қуатына және жасанды интеллект мүмкіндіктеріне көп көңіл бөледі. Олар физикалық өлшемдерді екінші кезектегі ой ретінде қарастырады. Дегенмен, машинаның физикалық ашылуы бәрін талап етеді. Ол объектінің сыйымдылығын шектейді. Ол сыртқы машинаның ізін анықтайды. Ол сіздің базалық өткізу қабілеттілігін белгілейді. Шағын өлшем бірлігі қауіпсіздік қызметкерлерін сөмкелерді қолмен іздеуге мәжбүр етеді. Бұл бақылау-өткізу пунктінде қатты өтімділік кедергілерін тудырады. Үлкен өлшемді қондырғы еденнің құнды кеңістігін босқа жұмсайды және коммуналдық ресурстарды төгеді. Бұл нұсқаулық қауіпсіздік директорлары үшін практикалық өлшеу жұмыс парағын ұсынады. Жеткізушілерді тарту немесе ұсыныс сұрауын шығару алдында нақты өлшемдік талаптарды анықтау жолын үйренесіз.

• Өлшемді қауіп профиліне сәйкестендіру: идеалды туннель өлшемі шығындар мен тиімділікті теңестіру үшін абсолютті максимум емес, күтілетін нысандардың 95-процентильімен белгіленеді.

• Нысан шектеулері машина сипаттамаларын ауыстырады: Сканердің сыртқы ізі және оны орнату жолы — көбінесе үлкен туннель өлшемдерін қарастырудан бас тартады.

• Бағдар мәселелері: Өлшемдер әдетте ені x биіктігі (мысалы, 50x30 см) ретінде тізімделеді. Бұл бағытты түсіну өте маңызды, өйткені көлденең орналасқан сөмке тігінен сәйкес келмеуі мүмкін.

• Генераторды айырбастау: Үлкенірек туннель өлшемдері еніп кету мен кескін ажыратымдылығын сақтау үшін қуатты рентген генераторларын (жоғары кВ) қажет етеді.

• Стандарттау сатып алуды жеңілдетеді: Талаптарды салалық стандартты өлшемдерге сәйкестендіру бәсекеге қабілетті жеткізушілердің сауда-саттыққа қатысуын, техникалық қызмет көрсетуді жеңілдетеді және мемлекеттік Сапа талаптарының (QR) сәйкестігін қамтамасыз етеді.

Неліктен туннель өлшемі рентгендік багаж сканерлері үшін негізгі фактор болып табылады?

Туннель өлшемі операциялық тиімділікті анықтайды

Туннельдің ашылуы бақылау нүктесінің жылдамдығы мен жұмыс үрдісінің тұрақтылығына тікелей әсер етеді. Сканер үшін қаптар тым үлкен болса, операторлар конвейерді тоқтатып, өткізу қабілеттілігін азайтып, жолаушылар кідірісін тудыратын қолмен тексерулер жүргізуі керек. Туннельдің дұрыс өлшемі багаждың үздіксіз қозғалуын қамтамасыз етеді және дәйекті скрининг тиімділігін сақтайды.

Туннель өлшемі кескін сапасына әсер етеді

Туннель өлшемдері рентгендік генератор мен детектор жүйесі арасындағы қатынасқа әсер етеді. Үлкен саңылаулар кескін сапасын сақтау үшін үлкенірек ену қашықтығы мен күшті жүйені калибрлеуді қажет етеді. Генератордың қуаты мен детектордың өнімділігі туннель өлшеміне сәйкес келмесе, кескін контрастын және нысанды анықтаудың төмендеуі мүмкін.

Дұрыс туннель өлшемін таңдау сканердің жоспарланған қолданба үшін анық кескіндерді қамтамасыз ететінін қамтамасыз етеді. Шағын заттарды скрининг жүйесі үлкен туннельді қажет етпейді, ал үлкен багаж қосымшалары сенімді тексеруді қамтамасыз ету үшін жеткілікті қуат пен детектор мүмкіндігін қажет етеді.

Туннельді таңдау нормативтік талаптарға сай болуы керек

Қауіпсіздік қолданбаларында көбінесе жабдыққа міндетті талаптар қойылады. Әуежайлар, мемлекеттік нысандар және маңызды инфрақұрылымдық учаскелер сканердің қолайлы өнімділігі мен өлшемдерін анықтайтын арнайы скрининг стандарттарына сәйкес келуі керек.

Нысан шектеулері бұл талаптарды жоққа шығара алмайды. Қажетті туннель өлшемі қол жетімді кеңістіктен асып кетсе, ғимараттың орналасуын, электрмен жабдықтауды немесе орнату аймағын орналастыру алдында өзгерту қажет болуы мүмкін. Туннельді дұрыс таңдау операциялық тиімділікті де, нормативтік талаптарға сәйкестігін де қамтамасыз етеді.

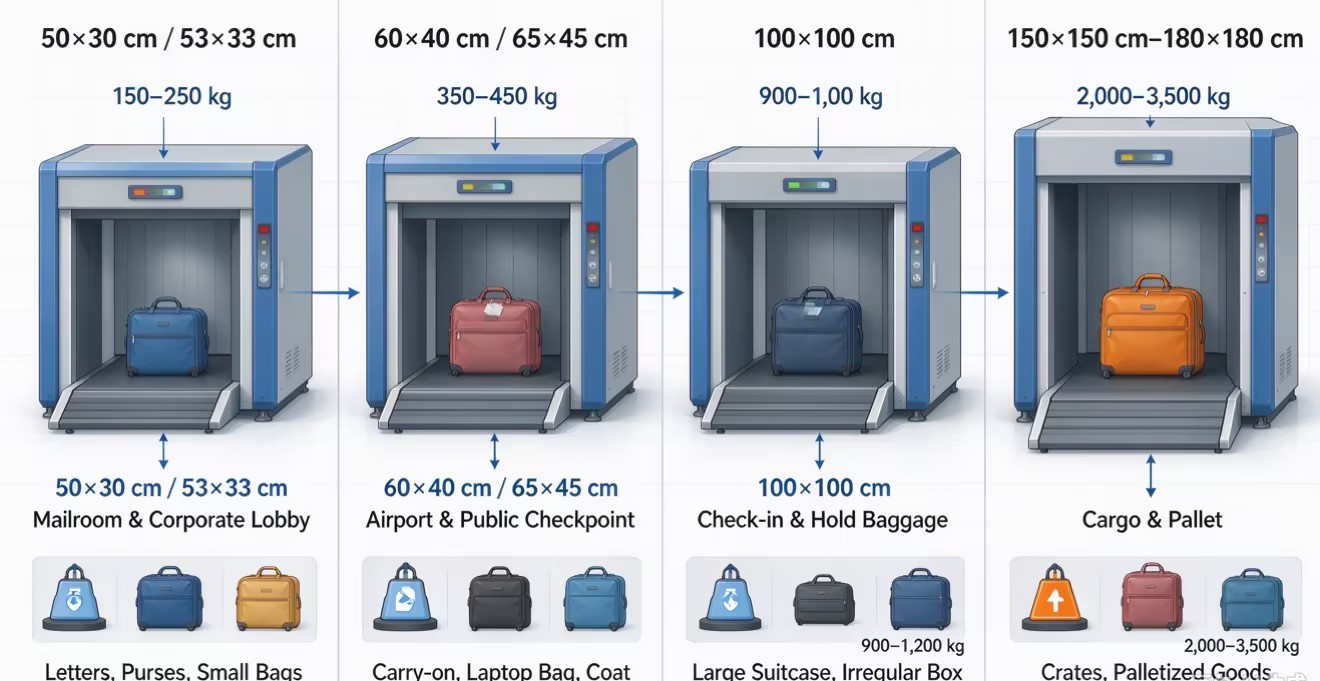

Жалпы стандартты туннель өлшемдері және оларды пайдалану жағдайлары

Стандартты туннель өлшемдері жабдықты таңдауды, техникалық қызмет көрсетуді және ауыстыруды жеңілдетеді. Жалпы өлшемді таңдау сатып алу шығындарын азайтуға көмектеседі және қосалқы бөлшектерге оңай қол жеткізуді қамтамасыз етеді. Арнайы туннель өлшемдері қол жетімді, бірақ әдетте жоғары инвестиция мен ұзақ өндіріс уақытын қажет етеді.

Шағын сәлемдеме және пошта бөлмелері сканерлері

50 × 30 см саңылаулары бар ықшам сканерлер кеңістігі шектеулі орталарға арналған. Олар қарапайым орнатуды және төмен қуат талаптарын ұсына отырып, құжаттарды, шағын сөмкелерді және курьерлік пакеттерді өңдейді.

Стандартты бақылау нүктесі сканерлері

Қауіпсіздік бақылау бекеттері үшін 60 × 40 см және 65 × 45 см санаттары кеңінен қолданылады. Олар қарапайым жолаушылар багажы мен жеке заттарды қолдайтын машина өлшемі мен сканерлеу қабілеті арасындағы практикалық теңгерімді қамтамасыз етеді.

Үлкен багаж сканерлері

100 × 100 см жүйелер үлкен габаритті багажға және реттелмейтін заттарға арналған. Олар қаттырақ еденді, үлкенірек орнату алаңдарын және жоғары жүктемелерге қолдау көрсету үшін ауыр конвейерлік жүйелерді қажет етеді.

Жүк және жүк сканерлері

150 × 150 см және одан жоғары үлкен туннельдік жүйелер өнеркәсіптік қолдану үшін салынған. Олар үздіксіз жұмыс істеу үшін күшейтілген конструкциялар мен жоғары өнімді роликті конвейерлер арқылы паллеттерді және ауыр жүктерді өңдейді.

Өлшемді бақылау тізімі: нақты өлшем қажеттіліктеріңізді анықтаңыз

1-қадам: максималды нысан профилін жасау (ені × биіктік)

Күнделікті өңделетін элементтердің нақты өлшемін анықтаңыз және оларды сканердің саңылау өлшемдерімен сәйкестендіріңіз. Кептелістерді және сенсор ақауларын болдырмау үшін жалпы өлшемді заттарды өлшеңіз және заттардың айналасында жеткілікті бос орынды сақтаңыз. Сирек кездесетін заттар үшін машинаны шамадан тыс пайдаланудан аулақ болыңыз; трафиктің көпшілігіне арналған дизайн және қолмен тексеру арқылы кездейсоқ үлкен өлшемді заттарды өңдеңіз.

2-қадам: Нысанның ізі және орнату жолдары

Сканердің ізі туннель өлшемінен көбірек қамтиды. Қорғау, генераторлар, техникалық қызмет көрсетуге қол жеткізу, роликті үстелдер және оператор қозғалысы үшін кеңістікті жоспарлаңыз. Жабдықтың қымбат өзгерістерсіз соңғы орынға жетуіне көз жеткізу үшін орнату алдында есіктің енін, лифт сыйымдылығын және тасымалдау жолдарын тексеріңіз.

3-қадам: Конвейер таспасының жүк сыйымдылығы, жылдамдығы және биіктігі

Сканер өнімділігі белдік күші, жылдамдық және эргономиканың операциялық қажеттіліктерге сәйкестігіне байланысты. Конвейер күтілетін жүк жүктерін қозғалтқыштың шамадан тыс жүктемесінсіз өңдеуі керек, ал кескінді өңдеу таңдалған таспа жылдамдығын қолдауы керек. Белдіктің дұрыс биіктігі оператордың жайлылығын жақсартады және тиімді жүктеу өнімділігін сақтайды.

Туннель өлшемі мен жалпы құны мен өнімділігін теңестіріңіз

Физикалық талаптарды ұлғайту аппараттық өзгерістердің тізбекті реакциясын тудырады. Өлшемдер өскен сайын аппараттық құралдардың бастапқы құны экспоненциалды түрде өседі. Сіз көбірек болат жақтау үшін төлейсіз. Сіз көбірек қорғасыннан қорғау үшін төлейсіз. Сіз кеңейтілген ішкі көлемді жабу үшін үлкенірек детектор массивтері үшін төлейсіз. Саңылауға қосылған әрбір сантиметр сыртқы корпустың тиісті ұлғаюын талап етеді.

Үлкен машиналармен генератордың қуат талаптары күрт өзгереді. Үлкенірек рентгендік багаж сканері туннель өлшемі рентген сәулелері жүруі керек қашықтықты арттырады. Стандартты 140 кВ генератор 60 см х 40 см өлшемді қондырғы үшін тамаша жұмыс істейді. 100 см х 100 см өлшем бірлігіне жаңартсаңыз, генераторды жаңарту керек. Болаттың жеткілікті енуін қамтамасыз ету үшін сізге 160кВ немесе 180кВ генератор қажет. Генераторды жаңартпау қараңғы, оқылмайтын кескіндерге әкеледі.

Бағдарламалық құрал мен қауіпті анықтау үйлесімділігі де құрылғы өлшеміне байланысты өзгереді. Жоғары кВ генераторлары бар үлкен машиналар әртүрлі кескін тығыздығын жасайды. Жасанды интеллект бағдарламалық құралы қауіптерді анықтау үшін белгілі бір пиксель мәндеріне сүйенеді. Кескінді өңдеу құралдары дәл осы аппараттық конфигурация үшін арнайы калибрленген болуы керек. Бағдарламалық жасақтаманы кішігірім құрылғыдан үлкенге жай ғана тасымалдай алмайсыз. Алгоритмдер детектор массивтерінің нақты геометриясына сәйкестендіруді қажет етеді.

Қуатты тұтыну және HVAC жүктемелері айтарлықтай артады. Үлкен генераторлар үлкен көлемде электр энергиясын тартады. Олар арнайы электр тізбектерін қажет етеді. Олар үздіксіз жұмыс кезінде айтарлықтай жылу шығарады. Сіздің мекемеңіз осы жоғарылаған жылу жүктемесіне төтеп беруі керек. Бақылау пунктін жаңарту үшін тікелей құрылғының үстіне арнайы салқындату саңылауларын орнату қажет болуы мүмкін. Егер қоршаған орта температурасы тым жоғары көтерілсе, генератор тұрақты зақымдануды болдырмау үшін термиялық өшіруді іске қосады.

Қорытынды

Дұрыс физикалық өлшемдерді таңдау дәл өлшеуді және операциялық хабардарлықты талап етеді. Бағдарламалық құрал мүмкіндіктерін немесе генератордың техникалық сипаттамаларын бағалаудан бұрын физикалық шектеулеріңізді құлыптауыңыз керек. Сатып алу процесінің сәтті өтуін қамтамасыз ету үшін дереу келесі әрекеттерді орындаңыз:

1. Күнделікті бақылау пунктінен өтетін ең үлкен заттардың дәл ені мен биіктігін тексеріп, жазып алыңыз.

2. Орнату жолындағы әрбір есіктің, дәліздің және лифттің енін, биіктігін және бұрылу радиусын өлшеңіз.

3. Қозғалтқыштың күйіп қалуын болдырмау үшін күтілетін ең ауыр жүк негізінде қажетті конвейердің жүк көтерімділігін есептеңіз.

4. Құрылғы өлшемін шамадан тыс көрсетуді және еден кеңістігін ысырап етпеу үшін қолайлы қолмен іздеу коэффициентін анықтаңыз.

Жиі қойылатын сұрақтар

С: Әуежайдың бақылау-өткізу пункттері үшін рентгендік жүк сканерінің стандартты туннель өлшемі қандай?

A: Әуежайдағы қауіпсіздік бақылау бекеттерінің стандартты өлшемі 60 см-ден 40 см-ден 65 см-ден 45 см-ге дейін. Бұл өлшемдер стандартты қол багажын, ноутбук сөмкелерін және ауыр қысқы пальтоларды өте жақсы орналастырады және жоғары өткізу жылдамдығын сақтайды.

С: Туннель өлшемінің бағыты маңызды ма?

A: Иә. Өлшемдер әдетте ені бойынша биіктігі бойынша тізімделеді. 50 см 30 см саңылау тік саңылау қатаң 30 см екенін білдіреді. Қатты элемент осы арнайы биіктік шектеуіне сәйкес келуі керек. Биіктік элементті блоктайтын болса, жалпы көлем маңызды емес.

С: Үлкенірек туннель өлшемі жақсырақ сурет сапасын білдіре ме?

A: Жоқ. Үлкенірек туннельдер шын мәнінде ену мен ажыратымдылықты сақтау үшін әлдеқайда қуатты генераторларды қажет етеді. Рентген сәулелері әрі қарай жүруі керек. Жоғары кВ генераторынсыз кескін сапасы нашарлайды, нәтижесінде қара және түйіршікті сканерлеу пайда болады.

С: Рентгендік сканердегі нысанның айналасында қанша бос орын қажет?

Ж: Нысанның барлық жағынан кемінде 2-3 см бос орын қажет. Бұл заттың ауыр қорғасын перделеріне жабысып қалуын болдырмайды және сөмкелердің ішкі бақылау сенсорларын бөгеп, белдік кептелуін болдырмайды.

С: Рентген жүк сканерін есіктен өткізу үшін бөлшектеуге бола ма?

A: Демонтаждау өте ұсынылмайды. Ол көбінесе өндіруші кепілдіктерін жояды және қорғасын қорғанысының тұтастығын бұзу қаупін тудырады. Ол сондай-ақ қайта құрастыру кезінде қымбат зауыттық қайта калибрлеуді қажет етеді. Бұған жол бермеу үшін әрқашан орнату жолдарын алдын ала өлшеңіз.

С: Туннель өлшемі мен сыртқы өлшемдердің айырмашылығы неде?

A: Туннель өлшемі - бұл қаптар үшін бос тесік. Сыртқы өлшемдер генераторға арналған корпусты, детектор массивтерін және қорғасынның ауыр қорғанысын қамтиды. Сыртқы ізі саңылаудың өзінен айтарлықтай үлкен.
